Comment mesurer un ressort de torsion pour porte sectionnelle

Un ressort de torsion défectueux peut rapidement transformer l’ouverture de votre porte de garage en véritable casse-tête. Mais avant de commander une pièce de remplacement, une étape est incontournable : prendre les bonnes mesures.
Et attention, ici, l’approximation n’a pas sa place. Un ressort mal dimensionné peut déséquilibrer votre porte, la rendre difficile à manœuvrer… voire dangereuse.
Voici un guide clair, pratique et enrichi pour mesurer un ressort de torsion avec précision.

guide mesure ressort porte de garage sectionnelle


Pourquoi est-il essentiel de bien mesurer un ressort de torsion ?

Le ressort de torsion a pour rôle d’équilibrer le poids de la porte afin de faciliter son fonctionnement. Il stocke de l’énergie mécanique qui permet de faciliter l’ouverture et la fermeture.
Un ressort correctement dimensionné garantit :

  • une manipulation fluide de la porte
  • une réduction de l’effort nécessaire
  • une meilleure longévité du système

À l’inverse, un ressort mal adapté peut provoquer des dysfonctionnements, voire rendre la porte dangereuse à utiliser. D’où l’importance de bien mesurer un ressort de torsion avant tout remplacement.

Les cinq mesures indispensables à relever

Pour identifier correctement un ressort de torsion, cinq paramètres doivent être relevés avec précision. Cette étape est essentielle pour mesurer un ressort de torsion sans erreur.

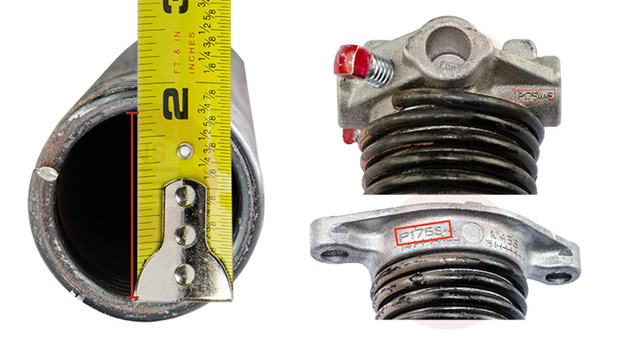

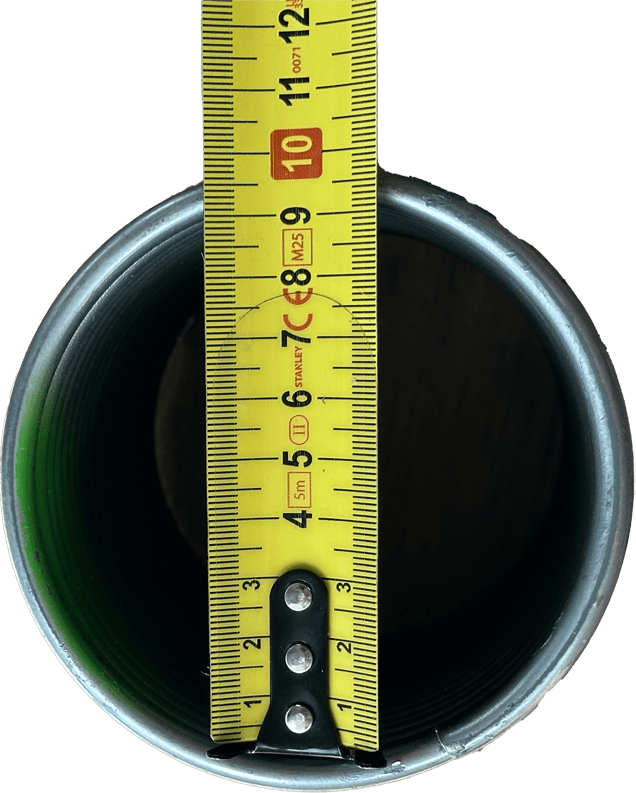

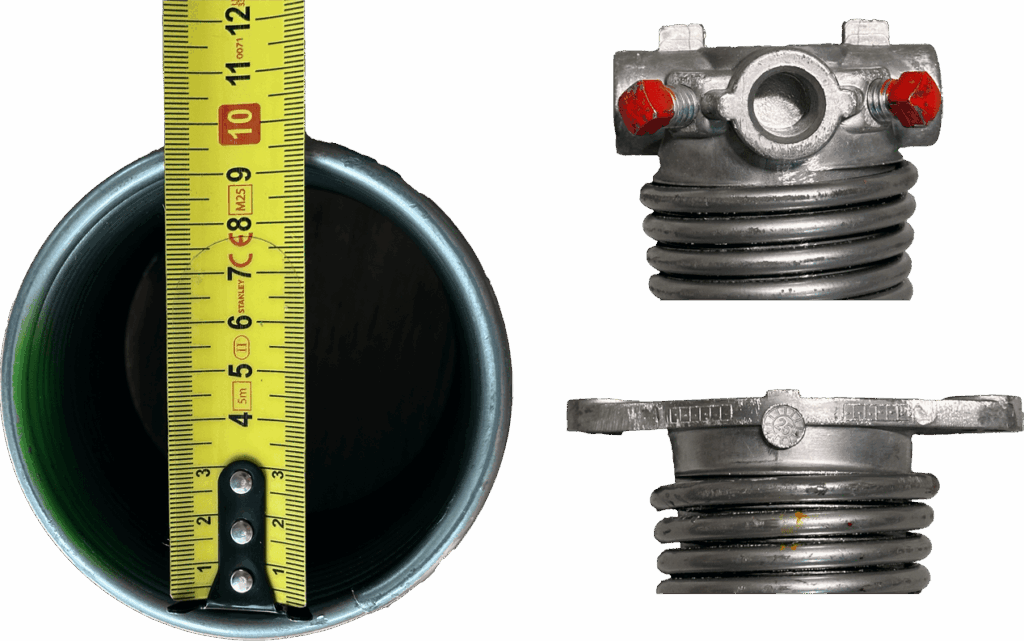

Le diamètre intérieur
Le diamètre intérieur correspond à l’espace vide au centre du ressort.
Pour effectuer cette mesure, servez-vous d’un pied à coulisse ou d’un mètre rigide. Cette dimension est généralement standardisée, avec des valeurs fréquentes telles que 44 mm, 51 mm, 67 mm, 95 mm ou 152 mm.
Sans cette mesure exacte, le ressort risque de ne pas correspondre à l’axe de la porte.
Month – Year

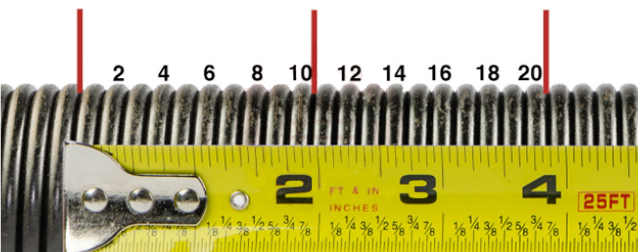

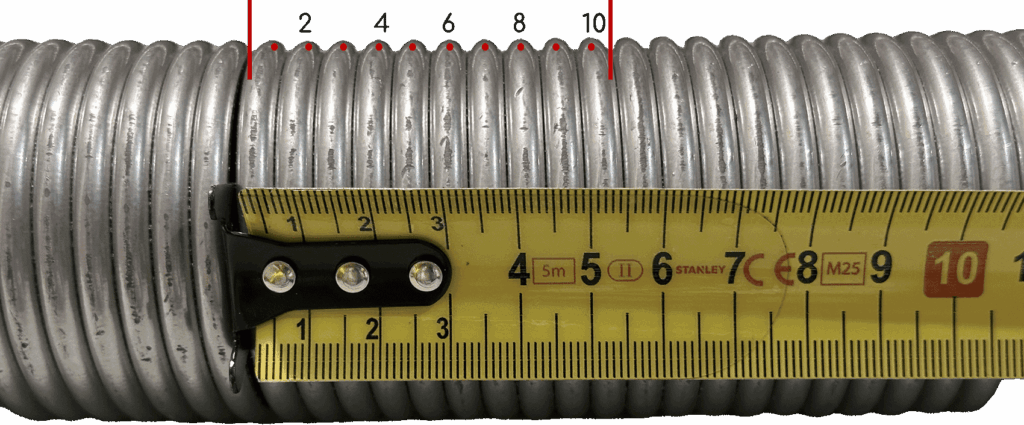

Le diamètre du fil
Il s’agit du calibre du fil métallique constituant le ressort. Cette donnée détermine directement la force du ressort.
  • Comptez 10 spires consécutives
  • Mesurez leur longueur totale
  • Divisez le résultat par 10
Cette technique permet d’obtenir une mesure fiable, même sans outil de précision avancé.
Month – Year

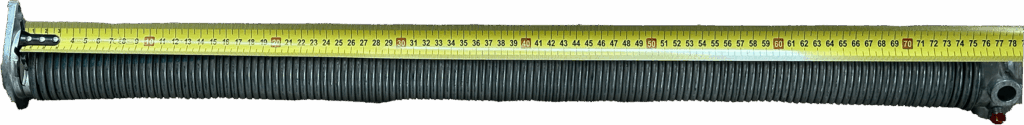

La longueur du ressort
La longueur doit être mesurée uniquement sur la partie spiralée du ressort, sans inclure les extrémités.
Points importants :
  • Le ressort doit être complètement détendu
  • Relevez la longueur en partant de la première spire jusqu’à la dernière
  • Si le ressort est cassé, reconstituez-le pour obtenir une longueur correcte
Les longueurs varient généralement en fonction du type de porte, allant de quelques dizaines de centimètres à plus d’un mètre.
Month – Year
Le sens d’enroulement
Le sens d’enroulement est un critère technique indispensable pour le bon fonctionnement du ressort.
On distingue :
  • les ressorts à enroulement à droite
  • les ressorts à enroulement à gauche
Pour identifier le sens, observez l’orientation des spires. Une mauvaise identification rendra le ressort inutilisable, même si vous avez réussi à mesurer un ressort de torsion correctement.
Month – Year
Le diamètre de l’axe
Le ressort est monté sur un axe métallique dont le diamètre doit être compatible. Les dimensions les plus courantes sont :
  • 25,4 mm pour les installations standards
  • 31,75 mm pour des portes plus grandes ou industrielles
Cette mesure garantit une installation correcte et sécurisée.
